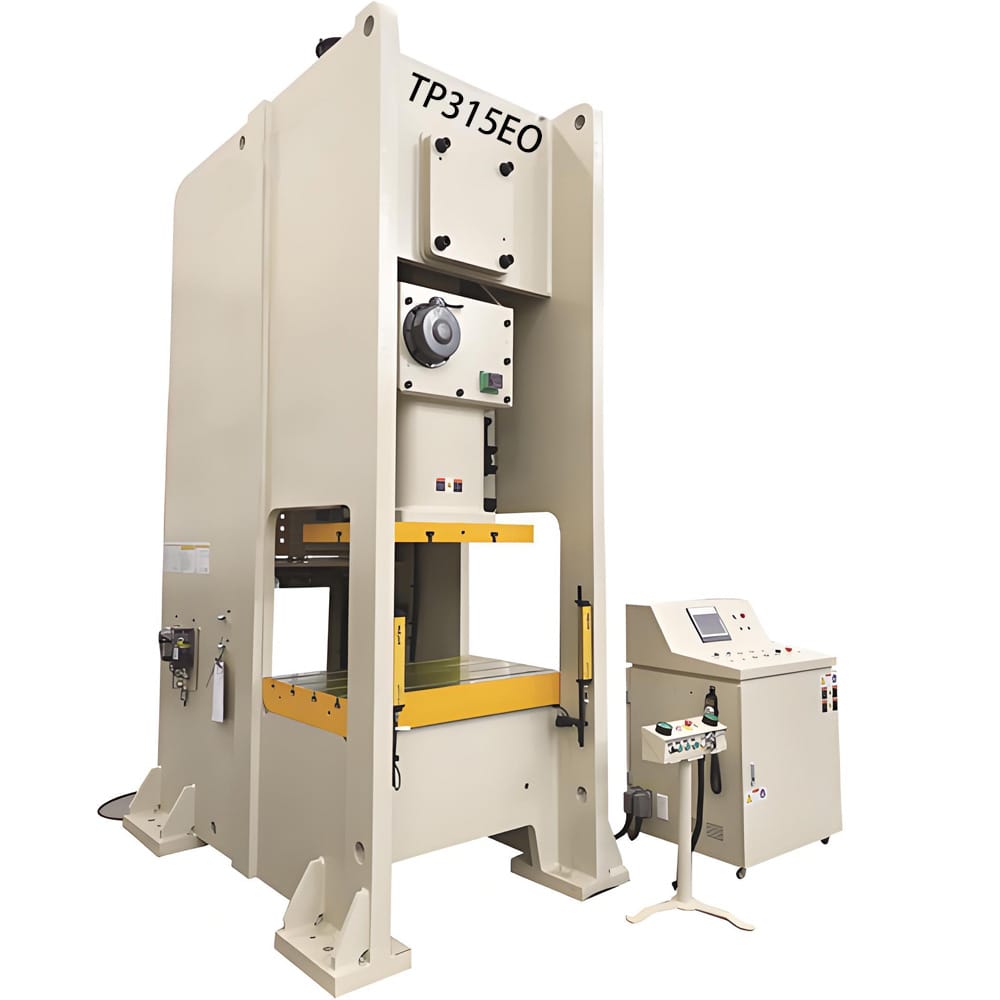

Geschlossene Einpunkt-Pneumatikpresse TP-EO-Serie 125-315 Tonnen

TP125EO Pneumatische Pressen 125~315 Tonnen

TP160EO Pneumatische Pressen 125~315 Tonnen

TP200EO Pneumatische Pressen 125~315 Tonnen

TP250EO Pneumatische Pressen 125~315 Tonnen

TP315EO Pneumatische Pressen 125~315 Tonnen

Pneumatische Pressen, TP-EO-Serie

125-315 t, Pneumatische Presse, Einpunkt-Pneumatikpresse, TP-EO-SERIE

125-315T Präzisions-Pneumatikpresse der TP-EO-Serie | Hochleistungsstanzen

Passen Sie Ihre TP-EO Serie Pneumatische Presse: 125T | 160T | 200T | 250T | 315T

🔥 Kerninnovationen der pneumatischen Presse TP-EO

✅ 0,01 mm Formanpassungsgenauigkeit

✅ JIS-zertifizierte Steifigkeit der Klasse 1

✅ Dual-Balancer-Vibrationskontrolle (≤0,6 mm Abweichung)

✅ IoT-fähige Automatisierungsschnittstellen

✅ 15% Niedrigere Gesamtbetriebskosten im Vergleich zur Konkurrenz

🏆 Warum sollten Sie sich für die pneumatische Stanzpresse der TP-EO-Serie entscheiden?

1️⃣Präzisionsverstärktes Antriebssystem

Hartoxidierter Kurbelwellen-/Zahnradsatz
- Oberflächenhärte: 65-70 HRC | Spiegelschliff ≤Ra0,2µm
- 2,5-mal längere Lebensdauer im Vergleich zu Standardkomponenten
Zentriertes Dual-Balancer-Design
- Reduziert Vibrationen durch 92% (Säulenabstand: 920–1340 mm)
- Symmetrische Gegengewichte stabilisieren die Tragfähigkeit von 315 Tonnen

2️⃣Intelligente Produktionsarchitektur

Marken-Kupplungs-/Bremssystem
- 0,02 s Reaktionszeit | IP67 Staub-/Wasserschutz
- Überlastschutz hält Kräften von 1250–3150 kN stand
Bereit für die Automatisierungsintegration
- Schnittstelle zur Fehleinzugserkennung + Kompatibilität mit NC-Zuführung
- Drehgeber ±0,01° Winkelsteuerung

3️⃣Energieoptimierte Leistung

Frequenzumrichter (VFD)
- Einstellbare Geschwindigkeit von 20–90 SPM | 11–30 kW Motoroptionen
- 30% geringerer Energieverbrauch im Vergleich zu hydraulischen Pressen
Trockene kombinierte Kupplungsbremse
- Keine Schmierstoffverschwendung | 40% geringere Wartungskosten

TP-EO-Serie – Teileverarbeitung 125–315 Tonnen

Technische Daten der pneumatischen Presse der TP-EO-Serie

Standard- und optionale Konfigurationen der TP-EO-Serie

Standardkonfiguration

Hydraulische Überlastsicherung
Manuelle Schlitteneinstellung (≤TP60)
Motorische Schlittenverstellung (≥TP80)
Mechanische Matrizenhöhenanzeige (≤TP60)
Digitale Matrizenhöhenanzeige (≥TP80)
Schlitten- und Matrizenausgleichsvorrichtung
Drehgeber
Kurbelwellenwinkelanzeige
Luftquellenanschluss
Touchscreen (Vorbruch-/Vorlade-/Gesamtzähler)
Trockene Kombikupplungsbremse
Ausgleichszylinder manuelle Schmierung
Frequenzumrichter (VFD)
Steckdose
Zykluszähler
Luftabblasvorrichtung
Schnittstelle zur Fehleinzugserkennung
Doppelschlagverhinderung
Wartungswerkzeuge und Werkzeugkasten
Bedienungsanleitung
Elektrisches Fettschmiersystem
Schwingungsisolierende Füße
Die Beleuchtungssystem
Doppelmagnetventil
Rückwärtsbetrieb des Hauptmotors
Lichtvorhang-Sicherheitseinrichtung

Optionale Konfigurationen

Häufig gestellte Fragen

FAQS für die pneumatische Pressenindustrie

Was sind die wichtigsten Sicherheitsmerkmale der pneumatischen Presse der TP-EO-Serie?

Bei der TP-EO-Serie steht die Sicherheit im Vordergrund:

Doppelte Magnetventile und Überlastschutzvorrichtungen gewährleisten einen präzisen und sicheren Betrieb.
Photoelektrischer Schutz und zweiter Fallschutz verhindern versehentliches Einschalten.
JIS-Präzisionszertifizierung der Klasse 1, die Stabilität und Genauigkeit beim Pressen garantiert.

Wie energieeffizient ist diese pneumatische Presse?

Unsere Presse zeichnet sich durch geringe Geräuschentwicklung, niedrigen Energieverbrauch und eine fortschrittliche Frequenzregelung zur Optimierung des Stromverbrauchs aus. Die trockene Kombikupplung reduziert den Energieverbrauch zusätzlich und trägt so zu nachhaltigen Produktionszielen bei.

Kann die TP-EO-Serie in automatisierte Produktionslinien integriert werden?

Ja! Der Drehgeber, die Schnittstelle zur Fehleinzugserkennung und die Kompatibilität mit NC-Feedern, Roboterarmen und Werkzeug-Schnellwechselsystemen ermöglichen eine nahtlose Automatisierung. Die Touchpad-Voreinstellung und der Gesamtzähler steigern die Effizienz der Arbeitsabläufe.

Welche Wartungstools und welcher Support sind enthalten?

Jede Maschine wird mit einem Wartungswerkzeugsatz, einer Bedienungsanleitung und einem elektrischen automatischen Schmiersystem geliefert. Optionale pneumatische Ziehkissen und die manuelle Befüllung des Ausgleichszylinders vereinfachen die Wartung und sorgen für eine lange Lebensdauer.

Wie hoch ist die maximale Präzision der Formeinstellung?

Die TP-EO-Serie bietet eine Formanpassungspräzision von 0,01 mm und gewährleistet so hohe Genauigkeit bei komplexen Stanzaufgaben. Die digitale Höhenanzeige (für Modelle ab TP80) ermöglicht Echtzeitanpassungen.

Sind Anpassungsoptionen für spezifische Produktionsanforderungen verfügbar?

Absolut! Optionale Konfigurationen umfassen:

Systeme zum schnellen Werkzeugwechsel (Werkzeugheber, Klemmen).
Pneumatische Ziehkissenvorrichtungen und Stößelauswerfer.
Konsolen vom Typ „T“ und NC-Feeder für spezielle Arbeitsabläufe.

Was gewährleistet die Stabilität der Maschine im Betrieb?

Hochsteifer, spannungsfrei behandelter Stahlrahmen.
Symmetrische Doppelbalancer und Antivibrationshalterungen.
Getriebezentrierung für gleichbleibende Pressgenauigkeit.

Für welche Branchen ist diese Presse geeignet?

Die TP-EO-Serie eignet sich ideal für die Automobil-, Elektronik- und Metallverarbeitungsindustrie. Ihr breites Anwendungsspektrum umfasst Stanz-, Loch- und Umformaufgaben, die Präzision, Geschwindigkeit (30–90 Umdrehungen pro Minute) und hohe Presskraft (125–315 Tonnen) erfordern.

Wie funktioniert das Schmiersystem?

Das elektrische automatische Schmiersystem sorgt für eine gleichmäßige Ölverteilung an kritische Komponenten wie Kurbelwelle und Zahnräder, minimiert den Verschleiß und verlängert die Lebensdauer.

Welche Zertifizierungen oder Standards erfüllt diese Presse?

Alle TP-EO-Modelle entsprechen den Präzisionsstandards JIS Grade 1, die durch strenge Tests bestätigt wurden. Die CE-zertifizierten Komponenten (z. B. Doppelmagnetventile) gewährleisten die internationale Konformität.
